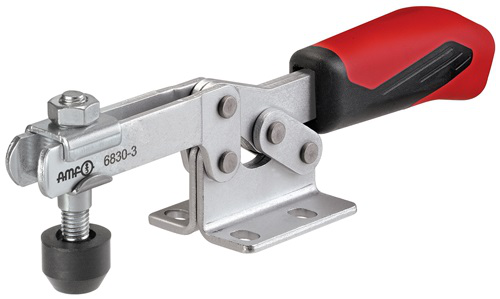

Horizontal clamp no. 6830 size 2 horizontal base AMF
Fig. simile
- Materiale:
- 10154603
- EAN:
- 4020772093020
- Gruppo di prodotti:
- 21009078 Horizontal clamp No. 6830 AMF
- Superficie:
- 000 uncoated
- Contenuto della confezione:
- 1
- Imballaggio:
- (STD)
- Peso [1 pezzo]:
- 0.01 KG
- Vecchio numero di articolo:
- 0/8501/000//925//01
Prezzo:
Su richiesta Prodotto
mit waagrechtem FußWeitere technische Eigenschaften:
· C: 26mm
· D: 5,6mm
· Andrückschraube: M6 x 35
· HW min.: -1,5mm
· L1: 162mm
· F1: 1kN
· Gesamthöhe: 44mm
· L: 12,7mm
· a*: 90°
· Bauart: waagrechter Fuß
· F: 16mm
· P: 38mm
· K: 6mm
· A: 6mm
· HW max.: 5mm
· H1: 45mm
· H2: 68mm
· M1: 28,5mm
· I: 13,2mm
· F2: 1,2kN
· B: 64mm
· E: 32mm
· M: 19,5-29,5mm
· H: 24mm
· N: 42mm
· Gesamtlänge: 162mm
· D1: 5,5mm
