Horizontal clamp no. 6832 size 1 vertical foot AMF

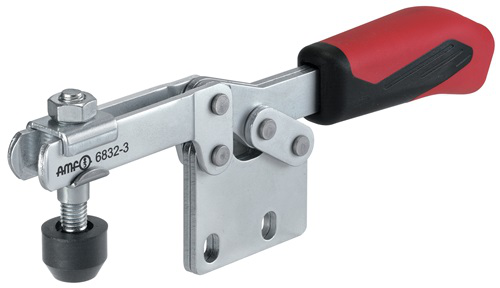

Fig. simile
- Materiale:
- 10154702
- EAN:
- 4020772093211
- Gruppo di prodotti:
- 21009077 Horizontal clamp No. 6832 AMF
- Superficie:
- 000 uncoated
- Contenuto della confezione:
- 1
- Imballaggio:
- (STD)
- Peso [1 pezzo]:
- 0.01 KG
- Vecchio numero di articolo:
- 0/8501/000//935//01
Prezzo:
Su richiesta Prodotto
mit senkrechtem FußWeitere technische Eigenschaften:
· C: 13-14,5mm
· D: 5,2mm
· Andrückschraube: M5 x 30
· HW min.: 8mm
· L1: 120mm
· F1: 0,8kN
· Gesamthöhe: 42mm
· L: -mm
· O: 5mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 8mm
· P: 34mm
· K: 5,5mm
· A: 5mm
· HW max.: 15mm
· H1: 43mm
· H2: 49mm
· M1: 24,5mm
· I: 10mm
· F2: 1,1kN
· B: 42mm
· E: 18,5mm
· M: 23,5-25,5mm
· H: 31,5mm
· N: 18mm
· Gesamtlänge: 119mm
· D1: -mm
