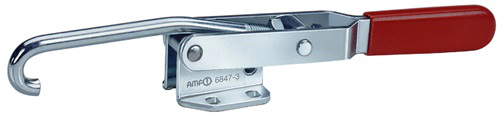

Hook type toggle clamp no. 6847 size 3 horizontal AMF

Fig. simile
Materiale:
10155013
EAN:
4020772094546
Superficie:
000 uncoated
Contenuto della confezione:
1
Imballaggio:
(STD)
Peso [1 pezzo]:
0.02 KG
Vecchio numero di articolo:
0/8501/000//966//01
Prezzo:
Su richiesta
Quantità:

Prodotto

verzinkt · passiviert

Weitere technische Eigenschaften:
· S: 98mm
· C: 19mm
· D: 7,1mm
· G: 5,5mm
· L1: 123,5mm
· Armlänge: 123,5 mm
· L: 40mm
· K: 13mm
· R: 5,5mm
· B1: 32-44mm
· B2: 65-77mm
· E2: 72-84mm
· E1: 39-51mm
· H1: 36mm
· H2: 181mm
· Bohrungs-Ø: 5,5mm
· M: 31,5-35,5mm
· H: 22,7mm
· N: 45mm

Ulteriori dati tecnici

Größe:
3
Zugkraft:
3 kN
Verstellweg:
12 mm
Marke:
AMF
Bauart:
horizontal
Bohrungsabstand innen:
39-51 / 72-84 mm
Höhe gespannt:
36 mm
Höhe geöffnet:
181 mm
Gegenhalterhöhe:
22,7 mm
Material:
verzinkt
Spannweite:
32-44 / 65-77 mm
