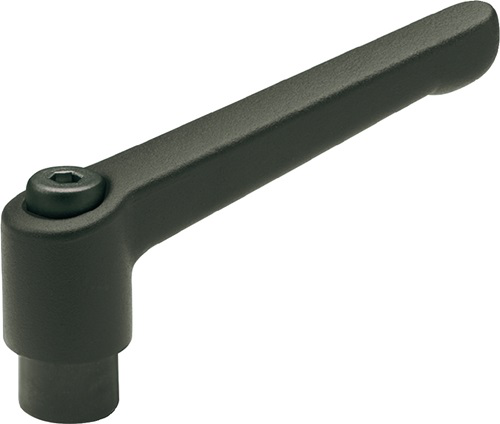

Adjustable clamping lever GN 300 d1 M 12 mm l1 92 mm l2 - mm internal thread GAN

Product

sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt der eine bestimmte Spannstellung erwünscht ist · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim "Loslassen" rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube · Stahl, brüniert

Weitere technische Eigenschaften:
· d4: 24mm
· h2: 11mm
· h4: 4mm
· l2: -mm
· l1: 92mm
· h1: 43mm
· d1: M 12mm
· d3: 19mm
· h3: 64mm weitere Abmessungen und Farbvarianten auf Anfrage
