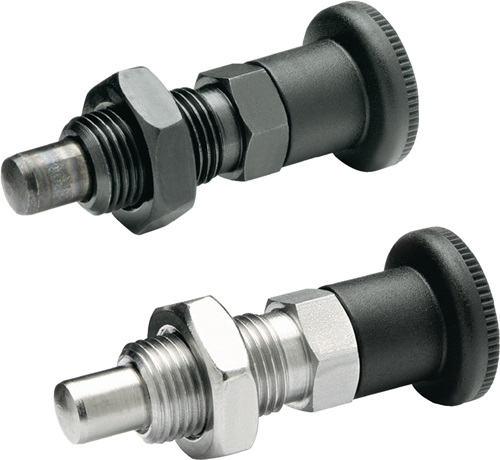

Locking pin GN 817 d1 10 mm d2 M 16 x 1.5 mm l1 12 mm st. w/o latching block, w.
Illustration similar
- Material:
- 10125602
- EAN:
- 4045525383852
- Product group:
- 27009073 Indexing bolt GN 817 GANTER
- Surface:
- 000 uncoated
- Paket size:
- 5
- Packaging:
- industrial package (STD)
- Weight [5 Unit]:
- 0.01 KG
- Old article number:
- 0/8507/000//2940//01
Price:
on request Product
Rastbolzen werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht · durch eine Rastkerbe wird der Knopf in dieser Position gehalten · Knopf Kunststoff Thermoplast (Polyamid PA) · schwarz, matt · nicht demontierbarWeitere technische Eigenschaften:
· d4: M 6mm
· k: 24mm
· l4: 8mm
· l3: 26mm
· l5: 8,5mm
· l2: 58mm
· l1: 12mm
· d1: 10mm
· d5: 10mm
· d2: M 16 x 1,5mm
· d3: 28mm
· l6: 4mm weitere Ausführungen auf Anfrage
