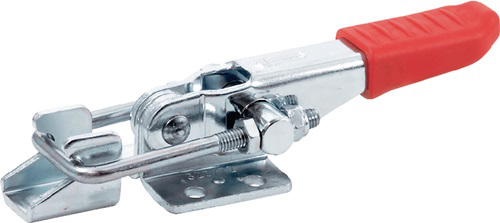

Hook type toggle clamp GN 851 steel holding force FH 1600 N GANTER
Illustration similar
- Material:
- 10125787
- EAN:
- 4045525386808
- Product group:
- 27009074 Locking tensioner GN 851 GANTER
- Surface:
- 000 uncoated
- Paket size:
- 1
- Packaging:
- industrial package (STD)
- Weight [1 Unit]:
- 0.01 KG
- Old article number:
- 0/8507/000//2958//01
Price:
on request Product
der Zugbügel kann innerhalb des Verstellweges justiert werden · in Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-SpannersWeitere technische Eigenschaften:

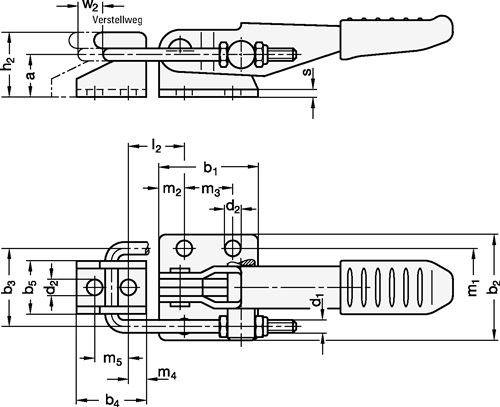

· l2 min.: 11mm
· a: 12mm
· h2: 18mm
· m1: 19mm
· r: 37mm
· b1: 26mm
· m5: 10mm
· m3: 16mm
· l1: 98mm
· b2: 28mm
· b4: 20mm
· h1: 26mm
· d1: M 4mm
· s: 2mm
· m4: 5mm
· d2: 4,3mm
· b3: 21mm
· m2: 5mm
· b5: 14mm weitere Ausführungen auf Anfrage
