Sauterelle à tige coulissante no. 6842 taille 5 lourd, sauterelle pour pression/

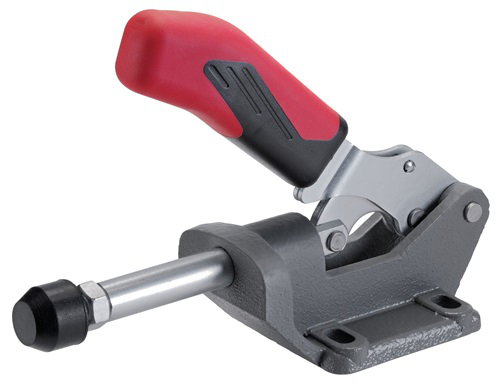

Illustration similaire
Matériau:
10154953
EAN:
4020772094256
Surface:
000 non enduit
Contenu d'un paquet:
1
Emballage:
conditionnement standard (STD)
Poids [1 pièces]:
0.08 KG
Ancien numéro d'article:
0/8501/000//960//01
Prix:
Sur demande
Quantité:

details

schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter Andrückschraube

Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· L1: 174mm
· F1: 10kN
· Gesamthöhe: 134mm
· P: 121mm
· K: 45mm
· A: 16mm
· M max.: 50mm
· M min.: 41mm
· H1: 137,5mm
· B max.: 98mm
· Bohrungs-Ø: 8,5 mm
· F2: 10kN
· B min.: 58mm
· Eigenschaft: schwer, Druck-/Zugspanner
· E: 50mm
· H: 38mm
· N: 71mm
· Gesamtlänge: 172mm

Plus de données techniques

Größe:
5
Andrückschraube:
M12 x 50
Hub:
40 mm
Spannhöhe:
38 mm
Marke:
AMF
Länge gespannt:
174 mm
Höhe gespannt:
137,5 mm
Haltekraft F2:
10 kN
Haltekraft F1:
10 kN
