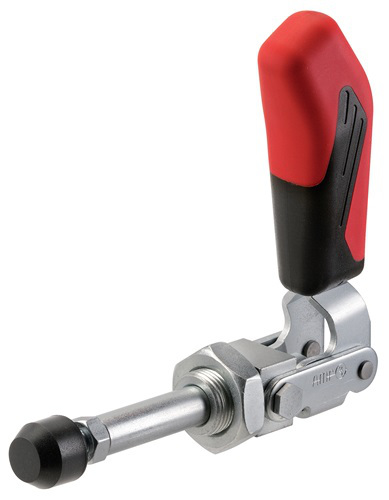

Sauterelle à tige coulissante no. 6844 taille 5 court AMF
Illustration similaire
- Matériau:
- 10154933
- EAN:
- 4020772094331
- Groupe de produits:
- 21009056 Sauterelle à tige coulissante Nr. 6844 AMF
- Surface:
- 000 non enduit
- Contenu d'un paquet:
- 1
- Emballage:
- conditionnement standard (STD)
- Poids [1 pièces]:
- 0.07 KG
- Ancien numéro d'article:
- 0/8501/000//958//01
Prix:
Sur demande details
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.Weitere technische Eigenschaften:
· A: 16mm
· L2: 24mm
· M2: M24x1,5mm
· HW min.: 30mm
· L1: 175mm
· HW max.: 50mm
· H1: 149mm
· F1: 4kN
· Gesamthöhe: 148mm
· F2: 4kN
· B: 92mm
· L3: 139mm
· E: 45mm
· M: M12mm
· N: 49mm Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
